Description du Thème.
Le but de ce thème est d'une part de permettre aux utisateurs de plaquer des
images rasters sur le MNT et d'autre part d'offrir différents types d'éclairages de la scène.
Principales caractéristiques.
Plaquage des images raster.

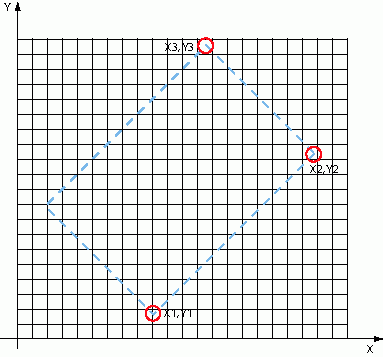

- Afin de permettre un géoréférencement individuel et précis, chaque image mappée doit
être géoréférencée par trois points en X et Y qui sont comme le montre le schéma ci-dessous, les coins
inférieurs droit et gauche et le coin supérieur droit. Les coordonnées du quatrième point sont
recalculées automatiquement avec l'hypothèse que l'image est orthonormée.
- Les coordonnées des points doivent être données en Lambert (Système cartographique
de référence pour l'ensemble du projet).
- Le géoréférencement individualisé permet une orientation quelconque de l'image par rapport
au MNT. De plus, il est possible de redimensionner une image qui ne serait pas à l'échelle.
- La taille de l'image par rapport à la taille du MNT n'a aucune importance.
3 cas peuvent se présenter :
- La zone de couverture de (ou des) l'image(s) chargée(s) ne correspond pas à la zone du
MNT visualisée : seul le MNT est visible.
- La zone de couverture de (ou des) l'image(s) chargée(s) englobe la totalité de la zone du
MNT visualisée : l'image mappe alors l'intégralité de cette zone.
- La zone de couverture de (ou des) l'image(s) chargée(s) ne concerne qu'une partie de la
zone du MNT visualisée : l'image est alors mappée sur la zone commune avec le MNT ; le reste du MNT non
mappé est alors visible.
- Les formats d'images acceptés sont les formats JPEG, PNG et GIF.
- Afin de faciliter la visualisation, plusieurs images peuvent être
chargées simultanément, permettant ainsi le mappage d'images en mosaïque.

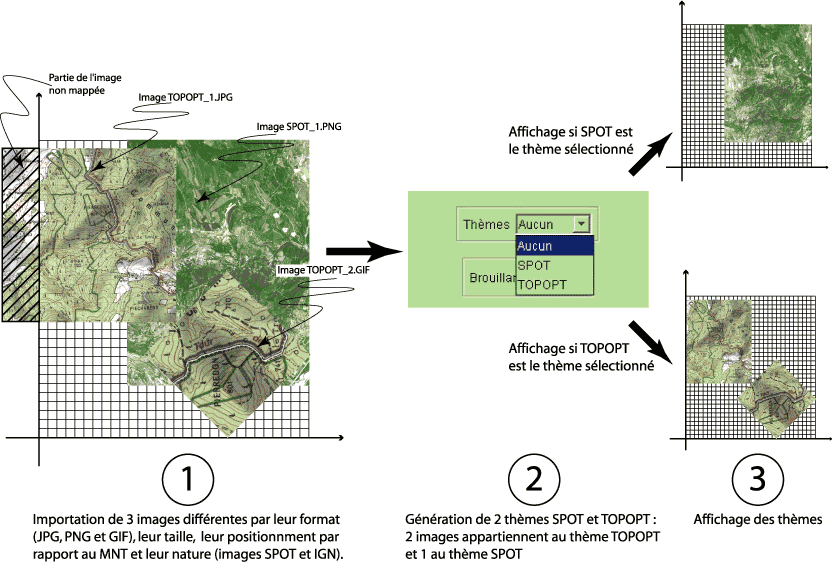

- Chaque image chargée est associée à un thème précis qui permet alors une
visualisation thématique (Cf. exemple ci-dessous).
Gestion de l'éclairage.
- Dans l'optique de fournir à l'utilisateur différentes options de
visualisation de la scène; il a été décidé de proposer différents
modes d'éclairage.
- Un mode 'Ambient', offrant un éclairage général et homogène de la scène.
- Un mode 'Directional', offrant un éclairage général mais hétérogène de la scène.
La scène est éclairée dans une direction par défaut selon laquelle l'intensité de la lumière varie.
- Un mode 'Spot', offrant un éclairage partiel et hétérogène de la scène. L'effet
produit reviendrait à une lampe torche située au-dessus de la scène. La position originelle du faisceau
de lumière, son intensité et son rayon sont fournis par défaut.

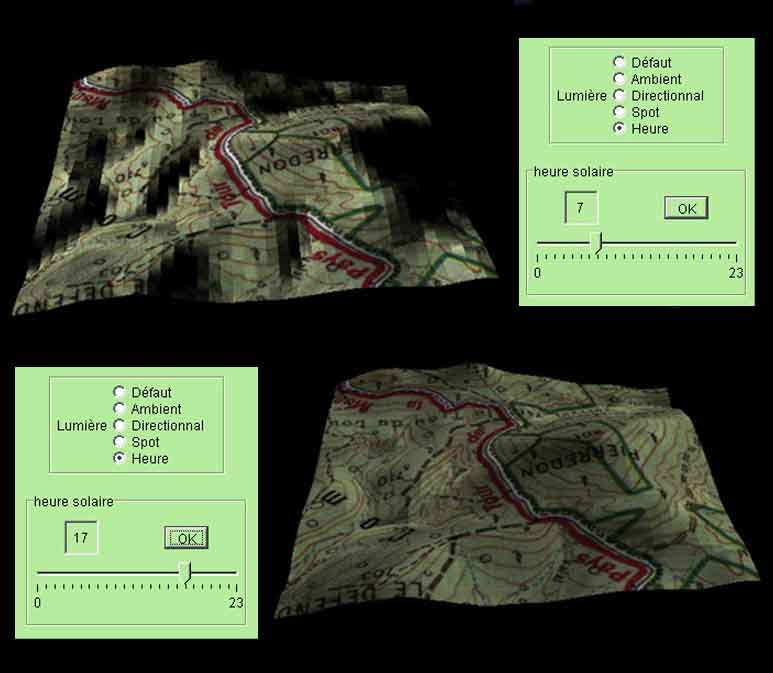

- Un mode 'Heure', offrant un éclairage de type 'directional' mais
personnalisable selon l'heure de la journée. Le faisceau de lumière
varie ainsi d'Est en Ouest selon l'heure sélectionnée.
Quelques vues de l'interface d'utilisation.

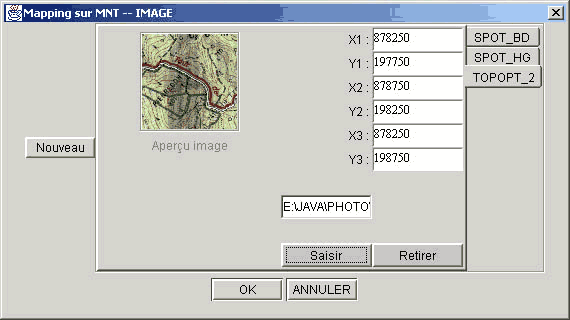

Fenêtre de création.
Cette fenêtre permet le chargement des images que l'on
veut mapper sur le MNT.

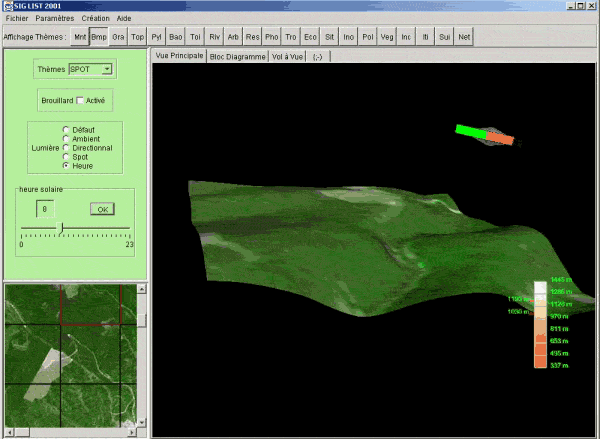

Mappage d'une image SPOT.
Fenêtre principale avec pour option l'affichage d'une
image spot mappée sur le MNT.

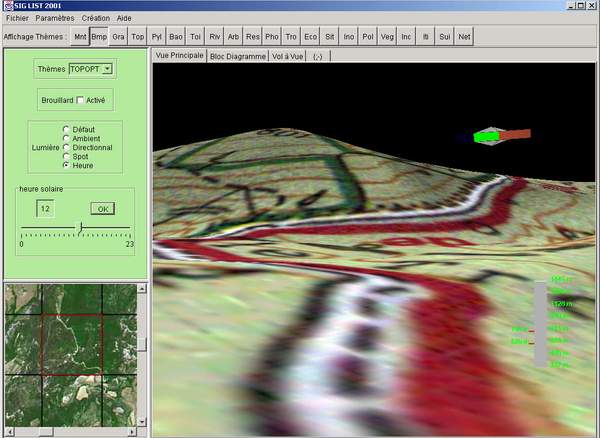

Mappage d'une carte IGN.
Fenêtre principale avec pour option l'affichage d'une
image topographique mappée sur le MNT. Cette capture d'écran montre bien la résolution que l'on peut obtenir.

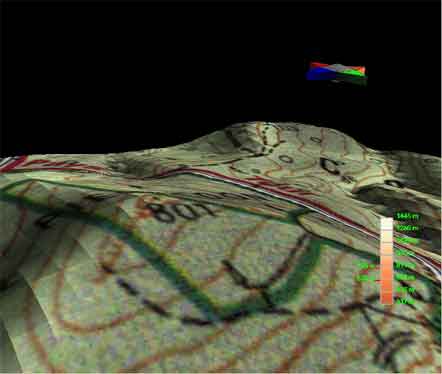

Précision du mappage d'une image.
Capture d'écran montrant bien la précision
qui peut être obtenue. La précision peut être observée à l'aide du point côté 801. Comme on le remarque, l'erreur est
largement inférieure à 25 mètres (échantillonage de la maille du MNT).
